Jednodeskový embedded systém na bázi Linuxu TS-SBC9200

Přidáno: 22.02.2007 Uživatel: admin
Stav konstrukce:
viz tabulka dole na stránce

Základní vlastnosti:

  • CPU: Atmel ARM - AT91RM9200-QU
    • 180 MHz / 200 MIPS
    • Integrated Ethernet 10/100 BaseT
    • 1x USB Host port
    • 1x USB Device port
    • Podpora pro MMC a SD paměťové karty
    • Možnost rozhraní pro CompactFlash karty
    • 4x USART
    • Až 57 I/O pinů (záleží na využití jiných periferií)
  • SDRAM: 64 MByte
  • Flash: 16 MByte NAND Flash (lze až 256 MB) + 4 MByte SPI DataFlash (lze až 8 MB)
  • K dispozici externí 16b datová a 21b adresová sběrnice (možnost připojení např. řadiče displaye EPSON S1D13506)
  • Všechny důležité I/O vyvedeny na kontaktní lišty

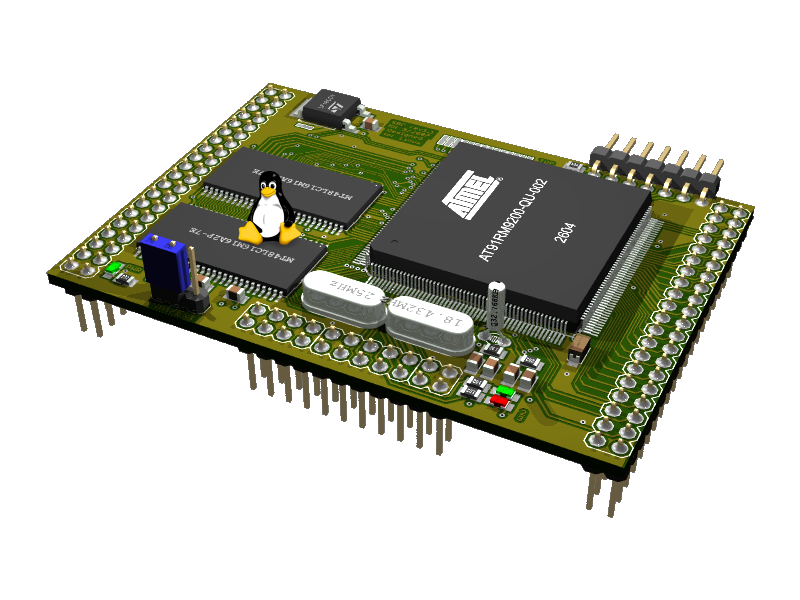

Vyrenderované obrázky DPS

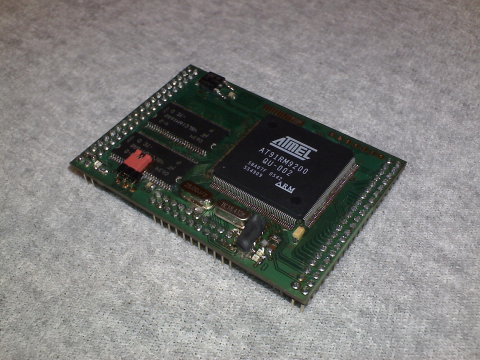

Foto osazené desky

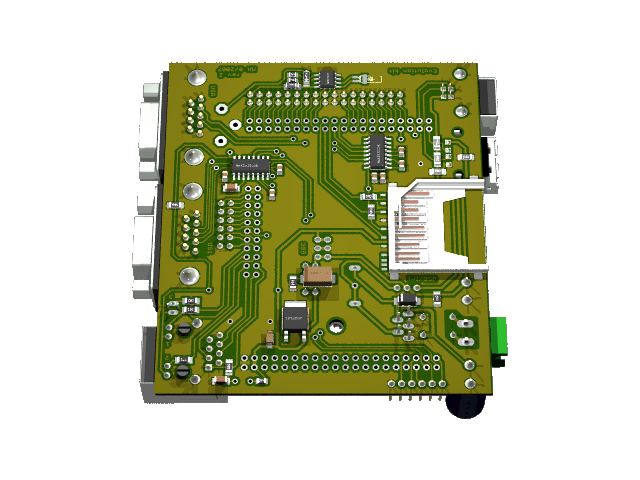

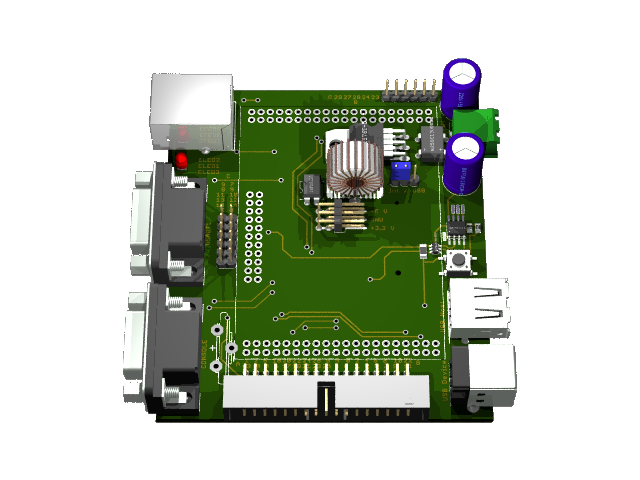

Vyrenderované obrázky DPS základnové desky





Stav projektu:

Datum Postup, změny
3.3.2007 Osazen prototyp
9.3.2007 Kvůli "záhadným problemům" s SDRAM a bohužel již opět nedostatku času, projekt zatím odložen.
11.3.2007 Problémy snad vystopovány, na projektu pokračuji nicméně kvůli nedostatku času pomaleji
11.3.2007 Funkční jsou CPU, SDRAM, DATAFLASH, komunikace s Eth PHY přes MDIO
23.3.2007 Stále přetrvávají problémy s SDRAM
6.4.2007 Pokus o spuštění linux úspěšný
22.4.2007 Otestování funkce NAND flash, u-boot data zapíše s chybou, zpětné přečtená data jsou ale v pořádku
Problém s SDRAM přetrvává
4.5.2007 Hledání problému s SDRAM - příčina odhalena, vlivem velkého počátčního proudu dojde k poklesu
napájecího napětí čímž dojde ke krátkodobému vyřazení pamětí z činnosti (idealní by asi bylo přidání
Soft-Start obvodu)
6.5.2007 Navržena "základnová" deska pro modul, více viz výše
1.7.2007 Provedeny drobné pokusy ohledně napájecího napětí, obvod Soft-Start (pokusně realizovaný pomocí
1 tranzistoru, 1 kondenzátoru a 2 odporů) tyto problémy řeší
2.7.2007 Základnová deska upravena, přidán Soft-Start a konečně reset kontrolér na bázi ATTiny15,
problémy finálně vyřešeny (zatím kromě ethernetu)
5.7.2007 Ethernet fuknční, chyba způsobena vlasovou propojkou na základnové desce
15.7.2007 Vše kromě MMC funkční, včetně běžícího linux :-)
